Lăng kính
Chiều dài: 150 mm
Đường kính ống kính khách quan: 45 mm (EDM: 50 mm)
Độ phóng đại (x): 30 x
Hình: dựng
Trường nhìn: 1 ° 30 '
Sức mạnh giải quyết: 2,5
Khoảng cách lấy nét tối thiểu: 1,3 m (4,9 ft.)
Đo góc
Độ chính xác: 9”
Phương pháp: đọc tuyệt đối
Hệ thống phát hiện: H: 2 bên V: 1 bên
Số đọc tối thiểu: 5 điểm / 1 điểm (1 mgon / 0,2 mgon)
Thời gian đo: dưới 0,3 giây.
Đường kính vòng tròn: 71 mm
Đo khoảng cách
Điều kiện 1:
1 Lăng kính: 3, 000 m (9, 900 ft.)
3 Lăng kính: 4, 000 m (13, 200 ft.)
9 Lăng kính: 5, 000 m (16, 400 ft.)
Điều kiện 2:
1 Lăng kính: 3, 500 m (11, 500 ft.)
3 Lăng kính: 4, 700 m (15, 400 ft.)
9 Lăng kính: 5, 800 m (19, 000 ft.)
Điều kiện 1: khói mù nhẹ với tầm nhìn khoảng 20 km (12,5 dặm) ánh sáng mặt trời vừa phải với ánh sáng lung linh ánh sáng nhiệt
Điều kiện 2: Không có khói mù với tầm nhìn hơn 40 km (25 dặm), u ám không có ánh sáng lung linh nhiệt
Độ chính xác: ± (2 mm + 2 ppm x D *) mse
Số lượng ít nhất trong các phép đo:
Chế độ tốt: 1 mm (0,005 ft.) / 0,2 mm (0,001 ft.)
Chế độ thô: 10 mm (0,02 ft.) / 1 mm (0,005 ft.)
Chế độ theo dõi: 10 mm (0,02 ft.)
* D: Đo khoảng cách (mm)
Hiển thị số đo: 11 chữ số: tối đa. hiển thị 9999999.9999
Đo thời gian:
Chế độ tốt:
1 mm: 1,2 giây. (Ban đầu 4 giây.)
0,2 mm: 2,8 giây. (Ban đầu 5 giây.)
Chế độ thô: 0,7 giây. (Ban đầu 3 giây.)
Chế độ theo dõi: 0,4 giây. (3 giây ban đầu) (Thời gian ban đầu sẽ khác nhau theo một điều kiện và đặt thời gian tắt EDM.)
Khí quyển: -999,9 đến + 999,9 ppm (Bằng 0,1 ppm)
Phạm vi hiệu chỉnh hằng số của lăng kính: -99,9 đến + 99,9 mm (Bằng 0,1 mm)
Hiển thị
Đơn vị hiển thị: đồ họa LCD 160 x 64 Dots có đèn nền; 2 mặt
Bàn phím: alpha - phím số
Điều chỉnh độ nghiêng (chỉ số tự động)
Cảm biến độ nghiêng: trục kép
Phương pháp: loại chất lỏng
Phạm vi bù: ± 3 '
Đơn vị hiệu chỉnh: 1 điểm (0,1 mgon)
Độ nhạy bọt thủy
Mức thông tư: 10 '/ 2 mm
Cấp tấm: 30 LẦN / 2 mm
Laser dọi tâm
Độ phóng đại: 3x
Phạm vi lấy nét: 0,5 đến vô cùng
Hình: dựng
Trường nhìn: 5 °
Độ bền
Bảo vệ nước: IP66 (với BT-52QA)
Nhiệt độ môi trường: -20 ° C đến + 50 ° C (-4 ° F đến + 122 ° F)
Khác
Kích thước: 343 (H) x 184 (W) x 150 (D) mm
Chiều cao dụng cụ: 176 mm
Dụng cụ cân nặng (có pin): 4,9 kg
Pin BT-52QA
Điện áp đầu ra: 7.2 V
Công suất: 2,7 AH (Ni-MH)
Thời gian hoạt động tối đa ở + 20 ° C (bao gồm đo khoảng cách): 10 giờ (12, 000 điểm)
Chỉ đo góc: 45 giờ
Cân nặng: 0,3 kg
Bộ sạc pin BC-27
Điện áp đầu vào: 100 n 240 V
Tần số: 50/60 Hz
Thời gian sạc lại (ở + 20 ° C): 1,8 giờ
Nhiệt độ hoạt động: + 10 ° C đến + 40 ° C
Cân nặng: 0,5 kg
MÔ TẢ

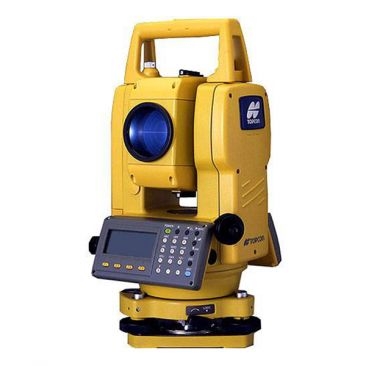

Máy toàn đạc điện tử TOPCPN GTS-239 là sự kế thừa sáng tạo cho các dòng GTS-210/220 bán chạy nhất.
Máy toàn đạc điện tử TOPCPN GTS-239 với thiết kế không thấm nước có thể mang lại cuộc cách mạng cho ngành khảo sát với các tính năng và độ bền. Giờ đây, GTS-230N Series mới đã nâng cấp các chức năng cơ bản của chúng để đo khoảng cách và góc ngoài việc duy trì độ bền tuyệt vời với môi trường.
Máy toàn đạc điện tử GTS-239 có bàn phím 24 phím lớn làm tiêu chuẩn.
Đặc trưng
Chức năng cơ bản vượt trội để đo khoảng cách và góc
Máy toàn đạc điện tử TOPCPN GTS-239 được cung cấp phạm vi đo khoảng cách 3, 000 m (9, 900 ft) đến một lăng kính duy nhất vượt trội trong lớp của chúng (GTS-239N: 2, 000 m (6, 600 ft) / 1prism ), trong khi duy trì độ chính xác cao ± (2 mm + 2 ppmxD) mse (GTS-239N: ± (3 mm + 3 ppmxD) mse). Đối với thời gian đo khoảng cách, dữ liệu cập nhật ở tốc độ cao 1,2 giây trong mã đo mịn. (0,7 giây ở chế độ thô và 0,4 giây ở chế độ theo dõi). Thời gian đo khoảng cách ngắn hơn này sẽ cho phép bạn tăng hiệu quả và năng suất trong lĩnh vực này.
Bộ nhớ trong tăng lên để lưu trữ dữ liệu
Máy toàn đạc điện tử TOPCPN GTS-239 có bộ nhớ trong để lưu trữ tới 24, 000 điểm để thu thập dữ liệu và bố trí công việc. Do dung lượng bộ nhớ đáng kể này, bạn không cần phải lo lắng về việc lưu trữ bộ nhớ.
Bộ bù trục kép
Bù trục kép có sẵn, cảm biến nghiêng trục kép này tự động sửa lỗi bù góc dọc và ngang cho lỗi sai mức.
Bàn phím 24 phím
Máy toàn đạc điện tử TOPCON GTS-239 mới có bàn phím 24 phím tích hợp ở cả hai bên. Bàn phím 24 phím giúp việc nhập mã và các trường alpha hoặc số khác dễ dàng và nhanh chóng hơn.
Trọng lượng nhỏ gọn và nhẹ
GTS-230N Series nhỏ gọn và trọng lượng chỉ 4,9 kg (10,8 pounds), (thân máy có pin trên máy và tay cầm). Do kích thước và trọng lượng nhỏ này, bạn có thể dễ dàng vận chuyển đến và xung quanh trang web việc làm.
IP66 chống nước! !
Máy toàn đạc điện tử TOPCPN GTS-239 đứng vững trước mọi điều kiện thời tiết ẩm ướt xảy ra trên đồng ruộng, mang lại lợi ích lớn khi không trải qua thời gian xuống do thời tiết xấu. Tính năng chống nước (IP66) của Sê-ri GTS-230N đảm bảo hiệu suất bền bỉ trong lĩnh vực này trong mọi điều kiện như một Trạm tổng thời tiết của All All Weather.
Dễ sử dụng
Bố cục của bàn phím và màn hình hiển thị rõ ràng và đảm bảo hoạt động dễ dàng. Phần mềm trình điều khiển menu dễ học, trực quan và sử dụng đầy đủ các khảo sát và thiết lập các thói quen. GTS-233N và GTS-225 có 2 màn hình bên, GTS-236N và GTS-239N có màn hình và bàn phím ở một bên.
